深化設計范圍：

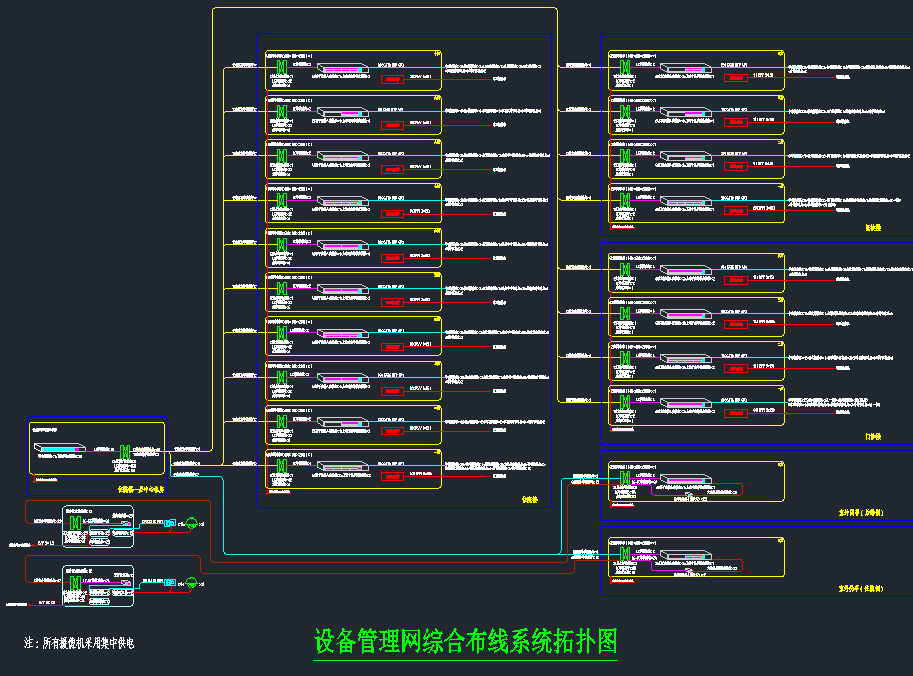

1.結構化綜合布線系統

系統采用六類結構化綜合布線，其中垂直區系統數據部分采用12芯單模光纖；語音采用五類50對大對數線纜，水平區系統數據/語音均采用六類非屏蔽線纜；設備區系統包含各類配線架（網絡配線架、語音配線架、光纖配線架和理線器）；管理區系統主要是包含網絡設備的管理（如：服務器）。

信息點設置：所有辦公區域、窗口內、護士站、所有病房、所有診室以及公共區域設置語音和數據信息點，值班室設置語音信息點和數據信息點，手術室內設置數據信息點和語音信息點。

2.計算機網絡系統

本次計算機網絡規劃分為內外網，計算機網絡系統采用二層架構，即分為接入層和核心層，接入層交換機與核心層交換機之間采用單鏈路12芯光纜；

1）、接入層設置：接入交換機采用24/48口1000M和2個千兆光口交換機；

2）、核心層設置：核心層采用萬兆交換機，核心交換機接入交換機采用單鏈路光纜通訊。

3.有線電視系統

本次有線電視系統采用數模轉換調制后，再采用傳統鄰頻傳輸系統，分別設置在大樓公共區域、值班室和病房內；主設備設負一層UPS機房。本系統信號源由當?shù)赜芯€電視局引入，通過地下一層進入大樓，系統采用860MHz鄰頻傳輸方式；

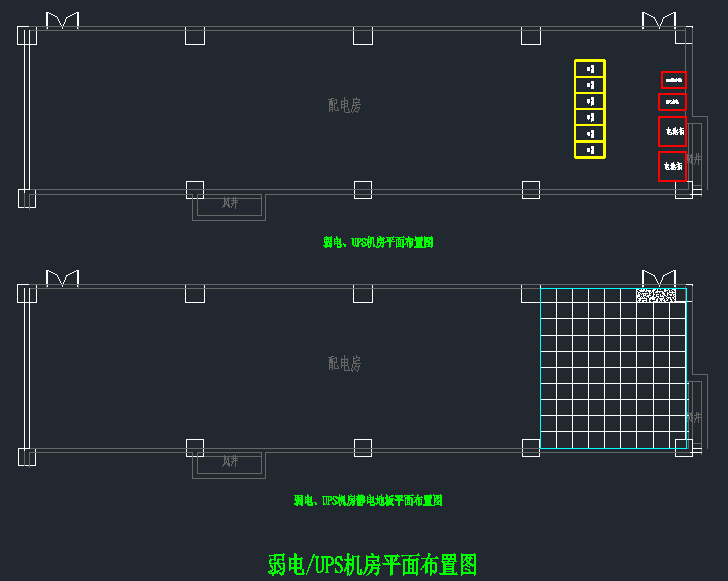

4.機房建設系統

機房建設系統一般包括以下幾個方面：裝飾部分、供配電部分、空調部分、防雷接地部分、消防部分、機房設備集中管理部分和綜合布線部分等。

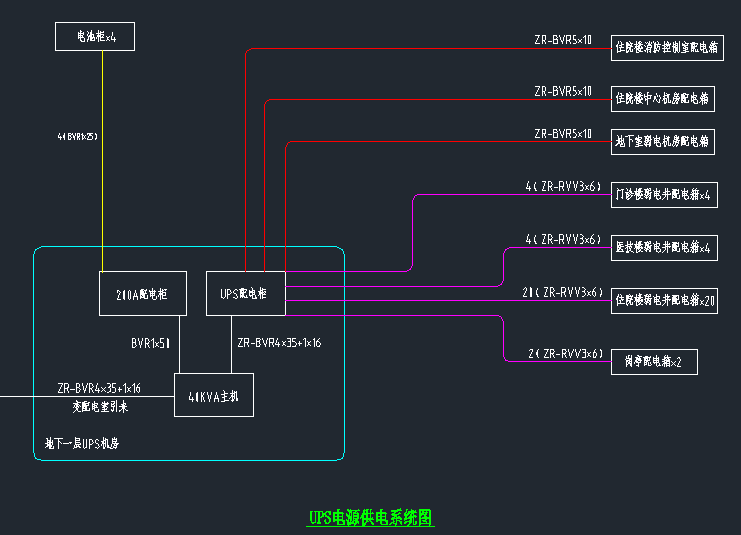

選用一臺20KVA單進單出UPS,機房市電動力負荷設計容量按30KW考慮；

照明系統：機房內離地面0.80m處的平均照度不低于300LX；

空調部分：本網絡機房為中型重要的數據中心。應采用二臺3P柜式空調；或安裝精密空調 ；

防雷接地部分：機房電源應做三級防雷保護；

消防部分：由于是網絡機房，其安全性要求極高，因此消防部分應設置為大樓消防獨立分區，并與大樓消防系統融為一體，采用七氟丙烷氣體滅火系統；

綜合布線部分：該部分納入整個大樓綜合布線系統。

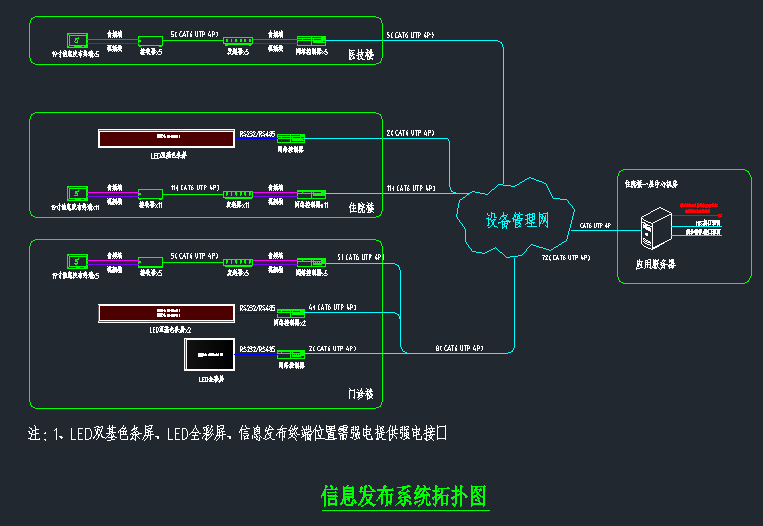

5.信息發布系統

本系統采用先進的流媒體轉發技術，采用標準的網絡通訊協議實現信息播放的定點或者定區域；播放終端設置：在門診樓大廳設置全彩LED顯示屏屏體；門診樓收費處、掛號處設置雙基色LED屏；住院樓一層設置雙基色LED屏；所有電梯廳設置19寸LED顯示屏；

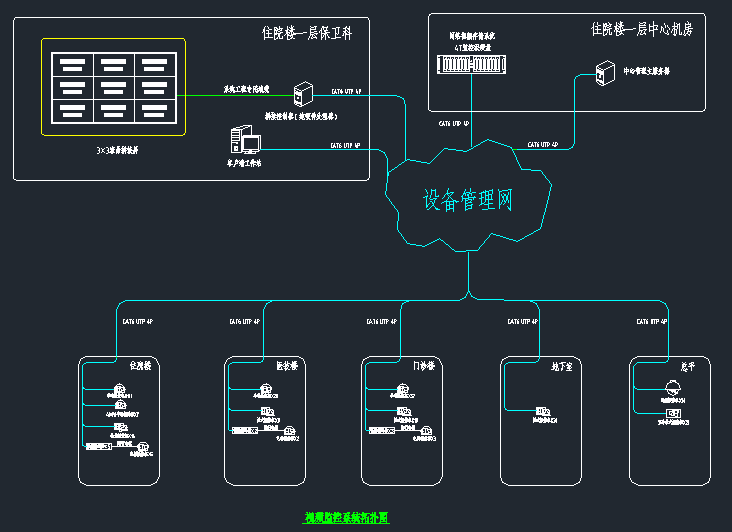

6.視頻監控系統

本次安全防范系統采用高清網絡監控系統。

系統組成：前端圖像及采集部分、傳輸部分和中控部分組成，其中前端攝像機包含電梯攝像機、半球攝像機、槍式攝像機、室外槍式攝像機和球型攝像機；中控部分包含存儲、切換矩陣、電視墻、控制碼發生器、視頻分配器等設備；

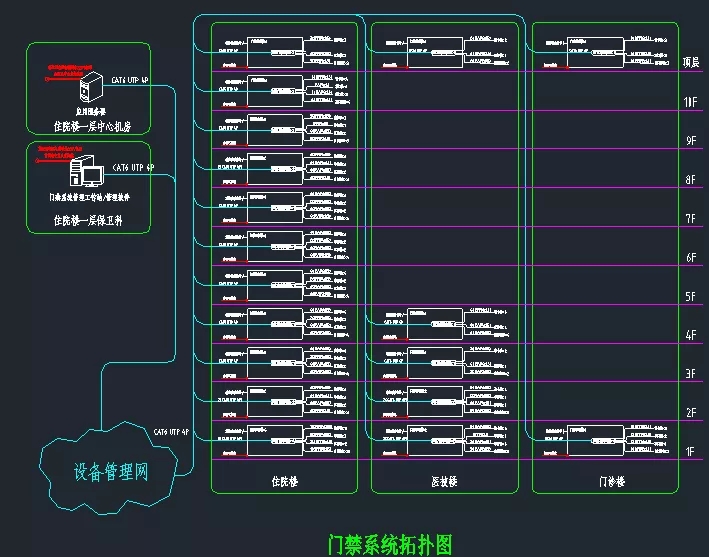

7.門禁管理系統

本系統采用數字化門禁管理系統，系統與中心通訊方式是采用的TCP/IP，系統由單/雙門控制器、讀卡器、出門按鈕、電磁/控鎖組成；

8.停車場管理系統

9.巡更及報警系統

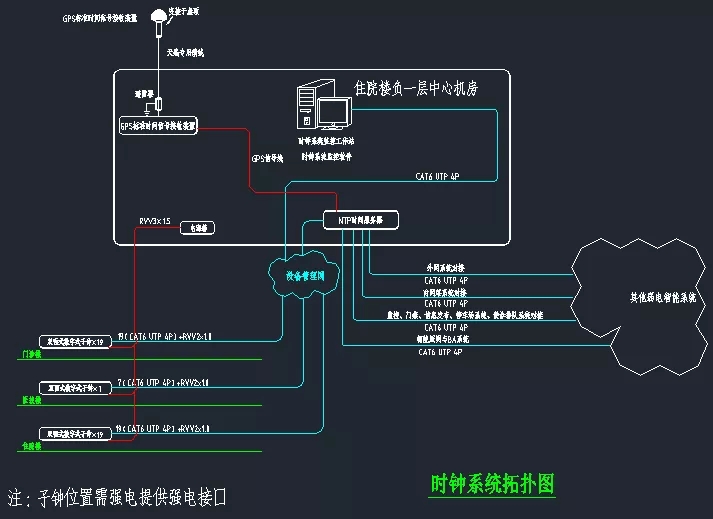

10.數字時鐘系統

本系統采用中心母鐘系統，用于整個智能化系統及其網絡系統時鐘同步。

11.候診排隊系統

本系統采用網絡架構，所有診區獨立運行的同時由中心集中管理。

1）、信息點設置：本系統在門診樓設置了候診排隊系統；

2）、前端設置：在各個診區的診室內設置叫號終端（也可是虛擬叫號終端），診室門口設置診室顯示屏，在診區公共區域內設置語音叫號終端，候診大廳設置相應候診顯示屏；

3）、傳輸設置：各個診區護士站終端與中心服務器之間是通過以太網進行數據交換；

4）、中心設置：本系統中心設置在住院樓一層中心機房，系統預留與HIS共享數據的接口。

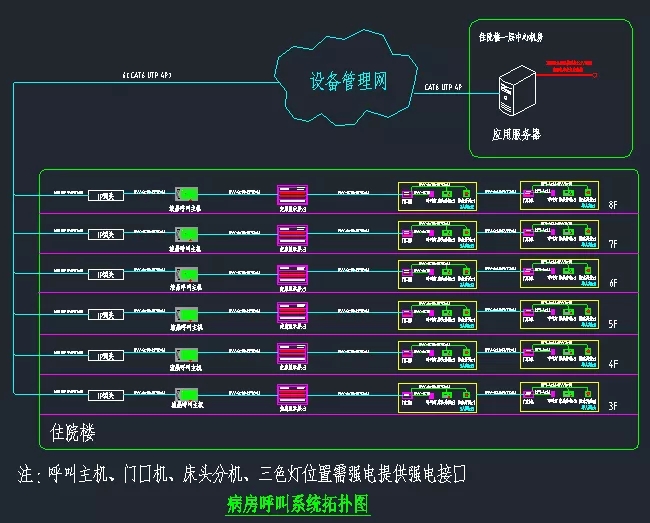

12.病房呼叫系統

本系統采用行業內先進的編碼型病房呼叫系統，系統由呼叫主機、病員一覽表、走廊顯示屏、病房呼叫終端等組成。

圖紙整體目錄如下：
